Польотний контролер Matek H743-WING V3 (оригінал, без лого)

Оригінальний товар виробництва MATEKSYS, але без зазначення виробника і його логотипів!

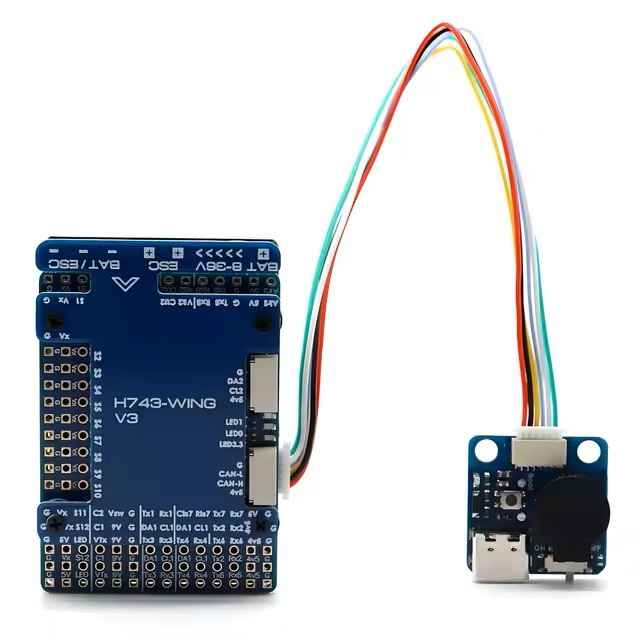

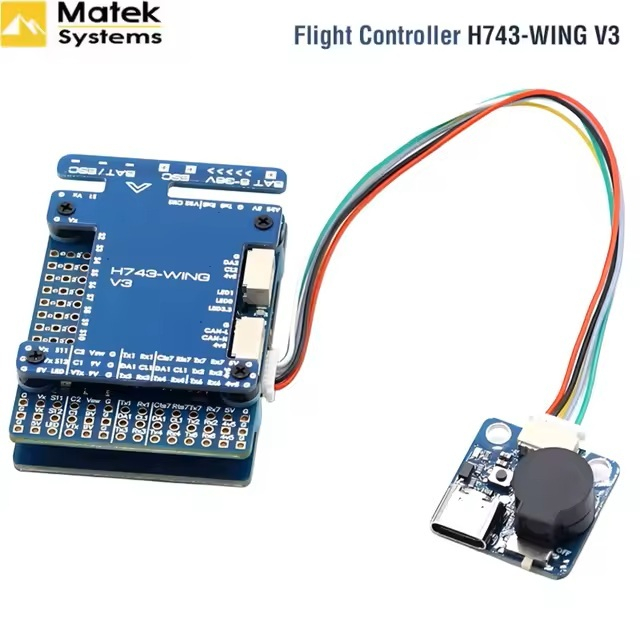

MATEKSYS H743-WING V3 — це потужний політний контролер для крилатих моделей, який поєднує високу продуктивність, багатий набір інтерфейсів та інтегровані сенсори. Він створений для роботи з прошивками ArduPilot та INAV, забезпечуючи гнучкість у налаштуванні та стабільність польоту.

Опис:

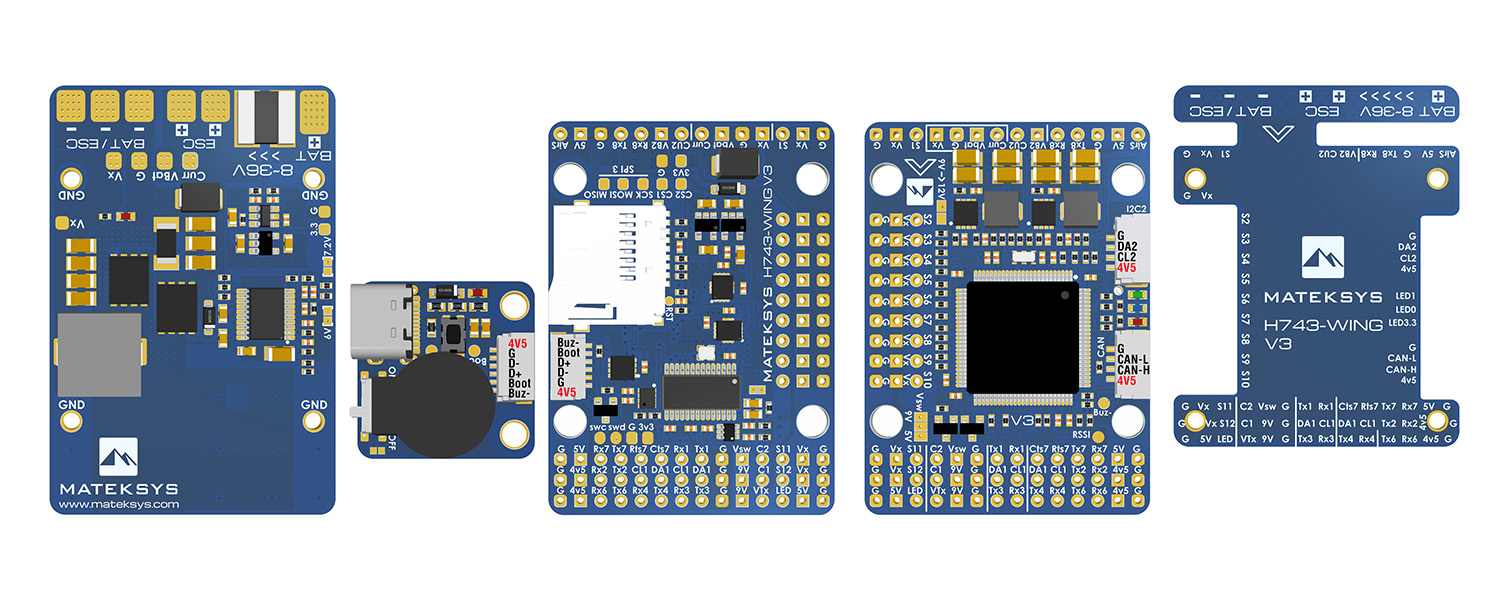

H743-WING V3 — це третя версія популярної серії контролерів від Matek. Вона базується на STM32H743VIT6 MCU (480 МГц, 1MB RAM, 2MB Flash) та оснащена двома сучасними IMU ICM42688P, що забезпечують точне вимірювання руху. Контролер має інтегрований барометр DPS310, OSD чип AT7456E, слот для microSD (Blackbox), а також розширені можливості підключення: 7 UART, 13 PWM виходів, CAN, I2C.
Вбудований PDB дозволяє напряму підключати живлення (3–8S LiPo), а BEC модулі (5V, 9V/12V, Vx) забезпечують живлення для сервоприводів, камер, VTX та іншої периферії.

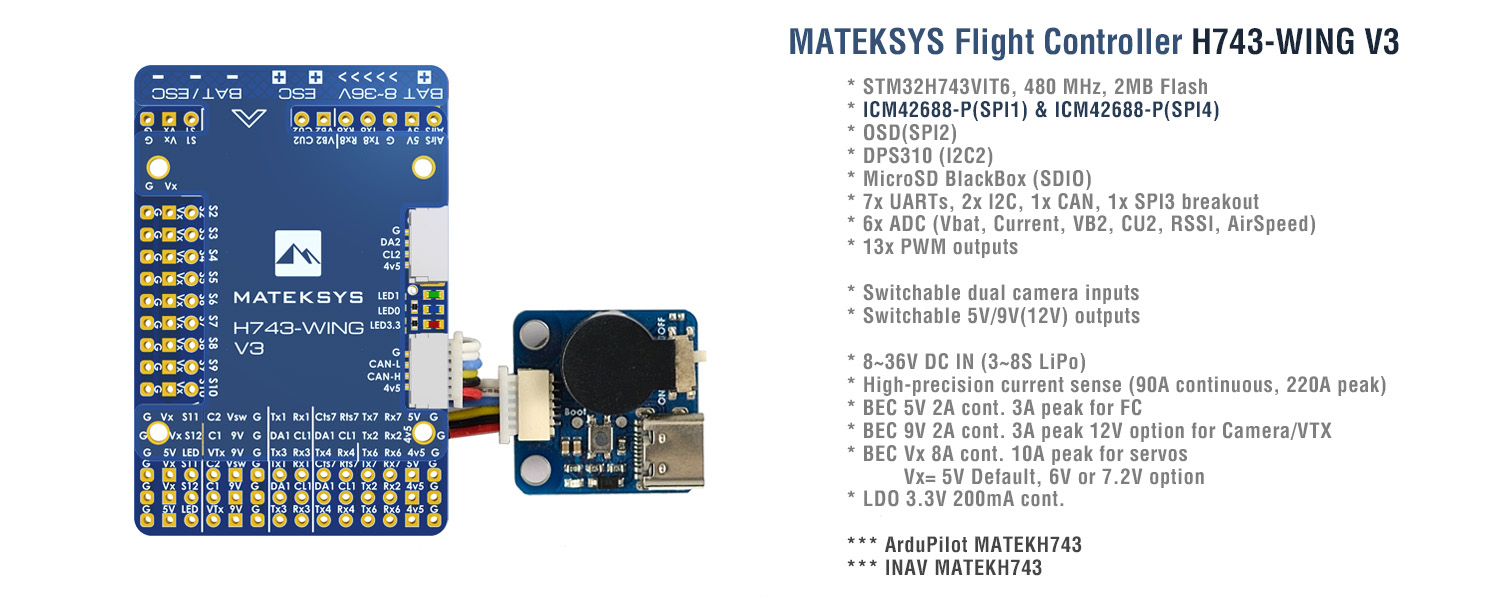

Основні характеристики:

Апаратна частина

• MCU: STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flash
• IMU: 2× ICM42688P (SPI)
• Барометр: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: microSD слот (SDIO)

Інтерфейси

• UART: 7 портів (з інверсією)
• PWM: 13 виходів (включно з LED)
• I2C: 2 порти
• CAN: 1 порт
• ADC: 6 каналів (VBAT, Current, RSSI, AirSpeed, VB2, CU2)
• USB: Type-C (USB2.0) через розширювач

Живлення та сенсори

• Вхідна напруга: 8–36V (3–8S LiPo)
• Вбудований Current Sensor: до 220A (90A постійно)
• BEC 5V: 2A постійно, 3A пік
• BEC 9V/12V: 2A постійно, 3A пік
• BEC Vx (сервоприводи): 5V (за замовчуванням), 6V або 7.2V, 8A постійно, 10A пік
• BEC 3.3V: 200mA

Фізичні параметри

• Монтаж: 30.5×30.5 мм (M4 з гумовими втулками)
• Розміри: 54×36×13 мм
• Вага: 30 г (з USB-розширювачем)

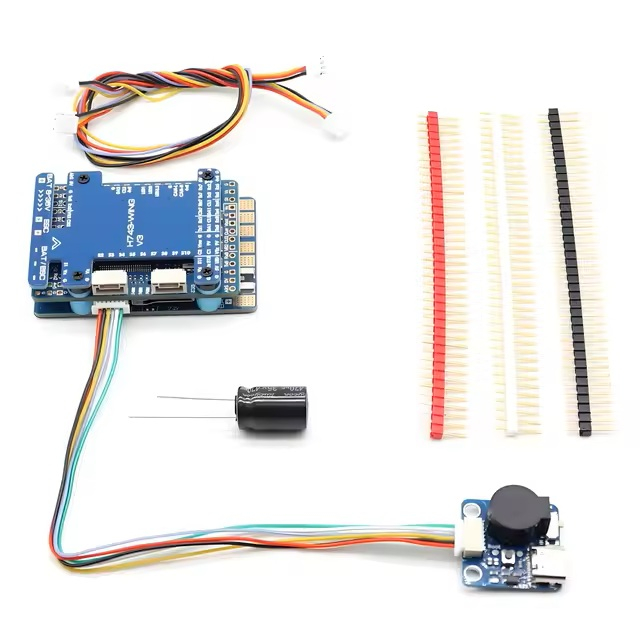

Комплектація:

• H743-WING V3 плата
• USB Type-C/Beep Extender
• Кабелі JST-SH та JST-GH для CAN/I2C
• Конденсатор Rubycon ZLH 35V 470µF
• Dupont 2.54 пін (неспресовані)

Переваги:

• Сумісність з ArduPilot (Plane 4.2+) та INAV (5.0+)
• Високоточні IMU для стабільності польоту
• Вбудований PDB та потужні BEC для живлення периферії
• Гнучкі налаштування PWM/DShot груп для моторів та сервоприводів
• Підтримка подвійних камер з перемиканням

Цей контролер ідеально підходить для FPV крилатих моделей, великих планерів та експериментальних платформ, де потрібна висока продуктивність і надійність.
