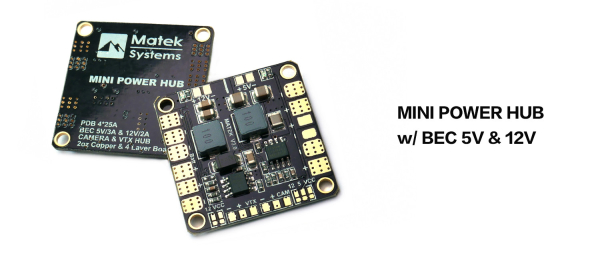

Плата розподілення живлення квадрокоптера Matek MINI POWER HUB з беками на 5V і 12V

Mini POWER HUB був розроблений, щоб забезпечити найвищу можливу продуктивність і надійність. HUB розподіляє живлення від акумуляторної батареї на 4 ESC, а також забезпечує синхронізацію та регулювання
 постійного струму для живлення камер, сервоприводів, відеопередавачів, світлодіодів тощо. Батареї можуть варіюватися від 3S до 6S LiPo.
HUB також оснащений зручним паяним мостом різної напруги для передачі камери та відео.

Загальне:

• Діапазон вхідної напруги (робота 3S-6S): 9 - 26VDC
• Регульовані виходи 5В і 12В
• Світлодіодні індикатори живлення (виходи 5 В і 12 В)
• 4 виходи ESC

Виходи ESC:

• Постійний струм: 20 А на вихід
• Піковий струм (10 секунд/хвилина): 25 А на вихід

Вихід BEC 5 В:

• Призначений для приймачів RC, контролерів польоту, екранного меню та сервоприводів.
• DC/DC синхронний понижуючий регулятор, ККД до 95%.
• Напруга: 5,0 +/- 0,1 В постійного струму
• Постійний струм: 3 А
• Стійкість до короткого замикання (10 секунд/хвилину)
• Світлодіод (показує, що напруга регулюється)

Вихід BEC 12 В:

• Акумулятор має бути 4S~6S LiPo
• Стандартний вихід, призначений для живлення камер, відеопередавачів тощо.
• Напруга: 12,0 +/- 0,2 В постійного струму
• Постійний струм: 2 А (макс. 3 А 10 с/хв)
• Стійкість до короткого замикання (10 секунд/хвилину)
• Світлодіод (показує, що напруга регулюється)

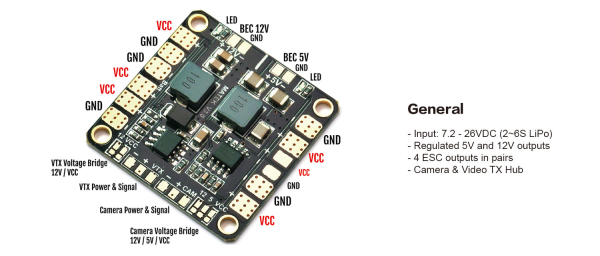

Міст напруги CAM & VTX

• Робота 3S. виберіть «VCC» для камери 12 В і VTX 12 В, VCC = напруга батареї.
• Робота 4~6S, виберіть «12» для камери 12V & 12V VTX
• Робота 3~6S, виберіть «5» для камери 5V
• Передача відео з панелі «CAM» на панель «VTX».

Фізичні:

• Розміри: 36 х 36 мм
• Вага: 6 г
• Квадратний інтервал між монтажними отворами 30,5 мм
